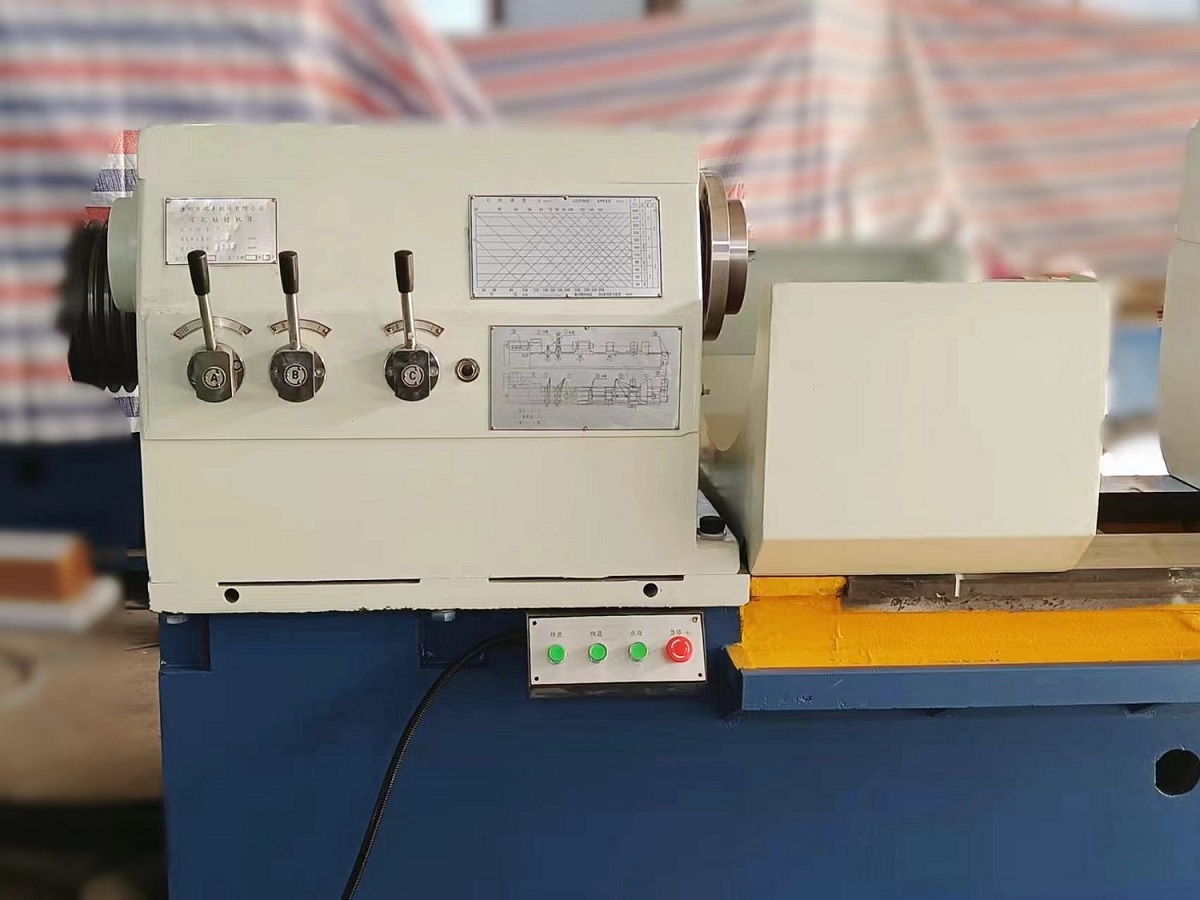

Máquinas perforadoras de agujeros profundos-T2120

1. Después de muchos años de acumulación, la forma modificada es más razonable y la operación es fácil y conveniente.

2. Precio asequible y rápido retorno de la inversión.

3. Alta tasa de penetración en el mercado, fácil mantenimiento y larga vida útil.

4. Completo y adecuado para diversas industrias.

Contacta ahora Correo electrónico Teléfono

Detalles de producto

Esta máquina herramienta está especializada en el procesamiento de piezas cilíndricas con agujeros profundos. Puede completar el procesamiento de perforación, mandrinado, expansión y laminación de orificios internos. Además de procesar agujeros pasantes, también puede procesar agujeros ciegos y escalonados. Durante el procesamiento, la pieza de trabajo gira, la herramienta (giratoria) avanza para cortar y el fluido de corte ingresa al área reductora a través del dispensador de aceite o la cola de la barra perforadora, enfría, lubrica el corte y retira las virutas. Al perforar, el dispensador de aceite se utiliza para suministrar líquido de corte y las virutas se descargan en el BTA. Al perforar, el dispensador de aceite o la barra perforadora se utiliza para suministrar fluido de corte, y el fluido de corte y las virutas se descargan hacia adelante (extremo de cabeza).

La máquina taladradora y mandrinadora de agujeros profundos puede equiparse con una caja de varillas de perforación disponible opcionalmente para realizar una doble rotación de la pieza de trabajo y la herramienta, o un solo movimiento, adaptándose a las necesidades de la tecnología de procesamiento en diferentes situaciones. Puede operar completamente la pieza de trabajo mientras reduce la velocidad de transmisión de la misma (no apto para piezas de trabajo giratorias de alta velocidad). Garantizar la efectividad y la calidad del procesamiento.

El engranaje principal de esta máquina puede elegir de manera flexible el método de procesamiento según las necesidades reales y tiene una amplia gama de aplicaciones.

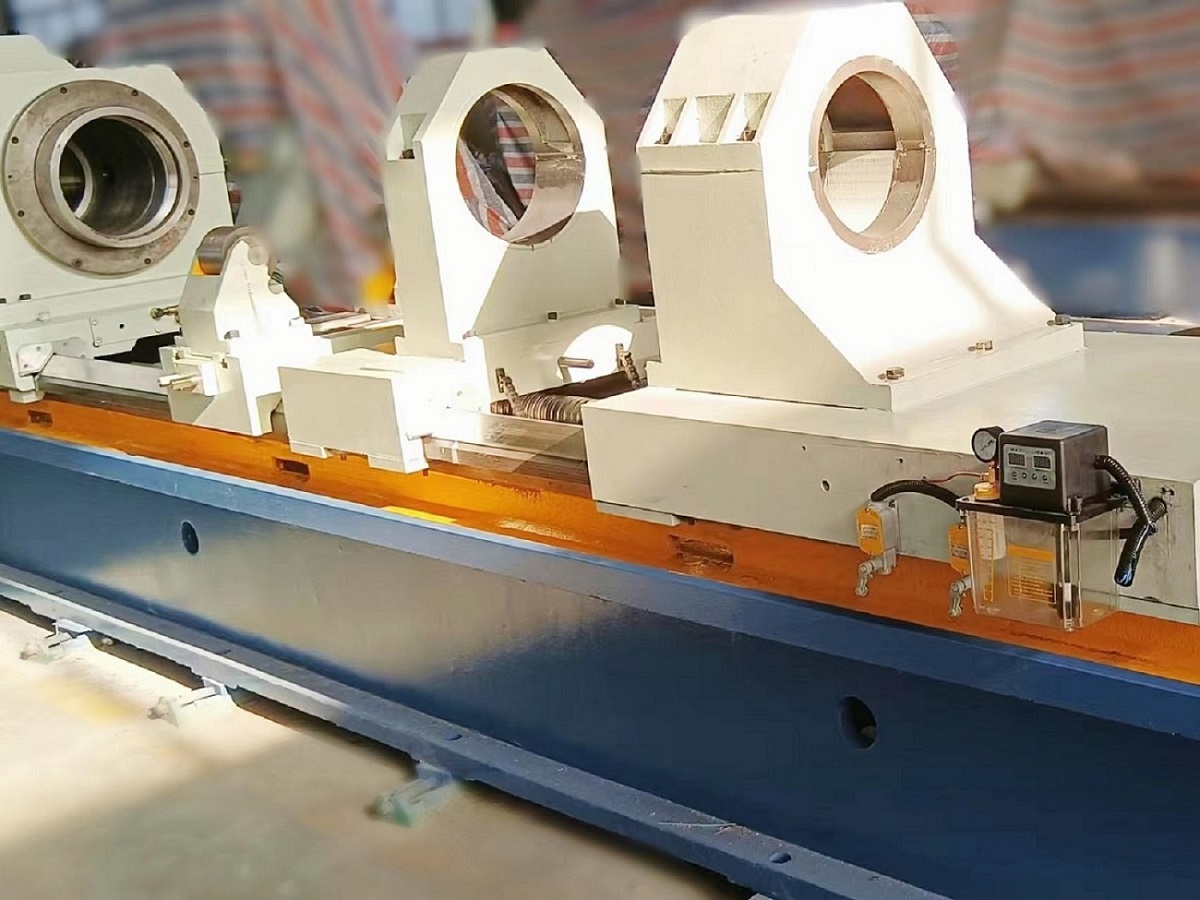

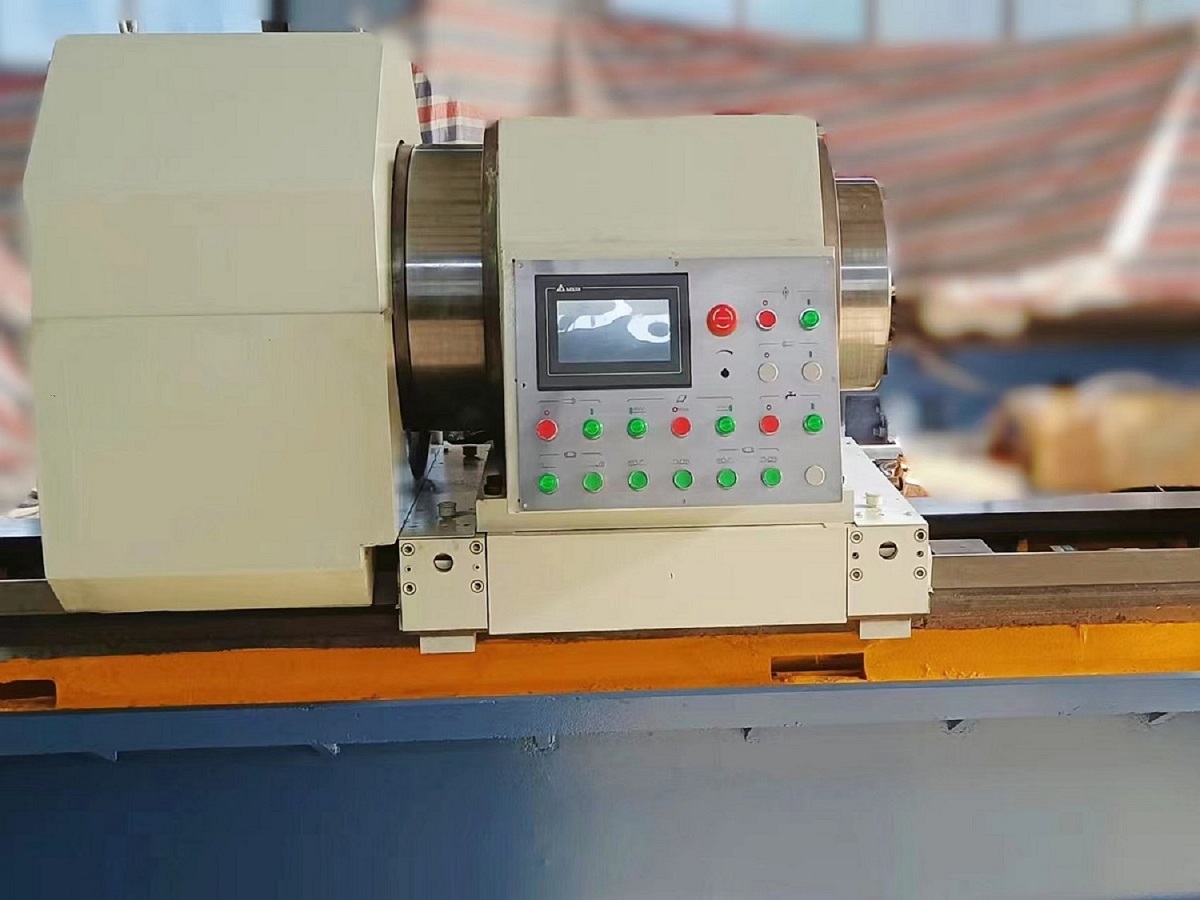

La máquina herramienta debe tener un cuerpo de bancada, un cabezal, una caja de varillas de perforación (opcional), un cuerpo de mandril, una plataforma de alimentación, un dispensador de aceite, una pieza de refrigeración, un dispositivo de eliminación de virutas, un marco intermedio para la pieza de trabajo y un sistema hidráulico. , un soporte para varilla de perforación y mandrinado y un motor. Dispositivo, componentes del sistema eléctrico.

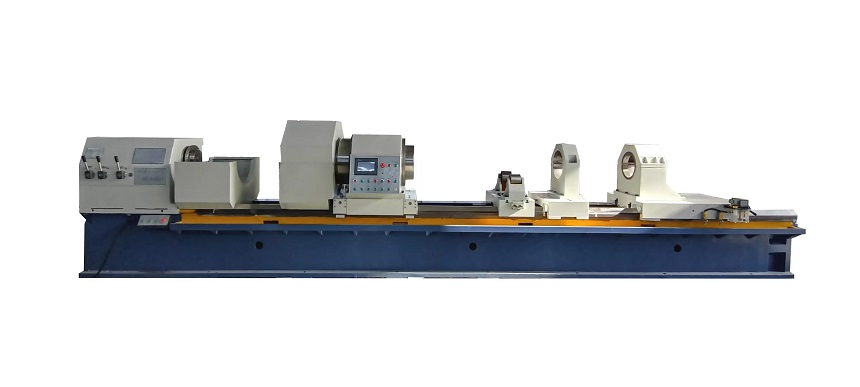

Deep Hole Drilling Machines-T2120

ESPECIFICACIÓN		T2120
Capacidad	Diámetro máximo de perforación	200 mm
	Tamaño del agujero	Φ40-Φ100mm
	Profundidad de aburrido	1000-12000 mm
	Diámetro de sujeción	60-300 mm
Huso	altura central	350 mm
	Apertura del husillo del cabezal	Φ75mm
	Cono del husillo	Φ85mm 1:20
	Sonó la velocidad del husillo	30-500r/min 12 tipos
	Rango de velocidad del husillo de la tubería de perforación.	30-500r/min 12 tipos
Alimentar	Rango de velocidad (continuo)	5-1000 mm/min
Alimentar	Arrastre la velocidad de movimiento rápido del tablero	2 m/min
Motor	Potencia del motor principal	30kw
	Potencia del motor de la bomba hidráulica	1,5 kw
	Potencia del motor de alimentación	servomotor de CA de 4,4 kw
	Motor de bomba de refrigerante	5,5 kw (2 juegos)
	Potencia del motor de la tubería de perforación.	22kw 6 polos
Otro	Presión de trabajo nominal del sistema de refrigeración	2,5MPa
	Flujo del sistema de refrigeración	200、400L/minuto
	Presión de trabajo nominal del sistema hidráulico	6.3Mpa
	Fuerza axial máxima en el alimentador de aceite.	63KN
	Fuerza máxima de elevación del alimentador de aceite sobre la pieza de trabajo	20KN
Sistema	Delta, SIEMENS, KND CNC, GSK CNC
