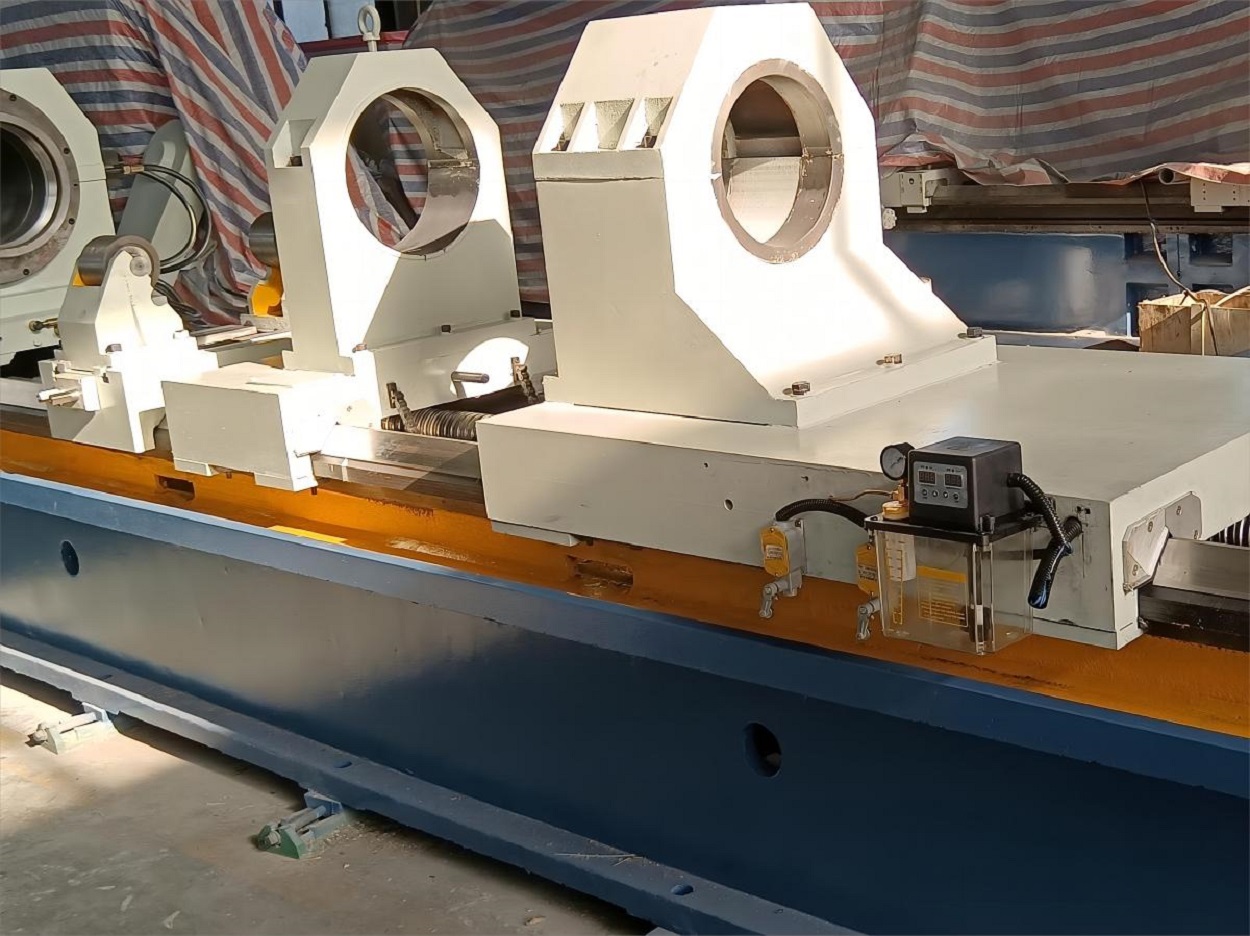

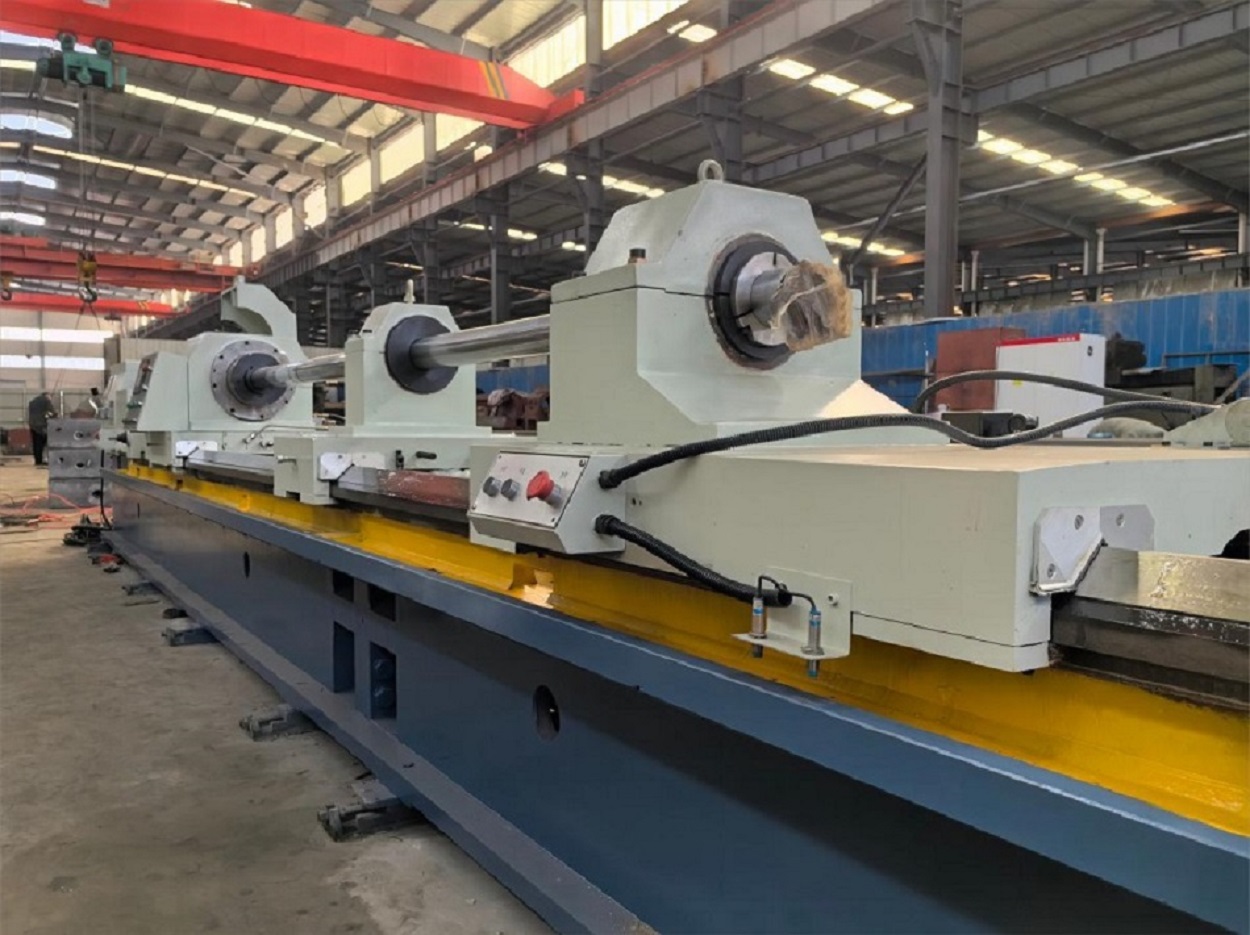

Máquina perforadora y perforadora de agujeros profundos BTA

1.Máquina especializada para taladrar y perforar agujeros profundos en piezas cilíndricas.

2.Utiliza procesos de perforación y mandrinado con mecanismos eficientes de eliminación de virutas.

3. Controlado por un sistema PLC para una operación precisa y confiable.

4.Alimentación controlada por servomotor para velocidades de mecanizado ajustables y posicionamiento preciso.

5.La rejilla de alimentación garantiza una precisión y rigidez de alimentación excepcionales para viajes largos.

Contacta ahora Correo electrónico Teléfono

Detalles de producto

La máquina perforadora y perforadora de agujeros profundos es un equipo especializado diseñado para perforar y perforar agujeros profundos de manera eficiente en piezas de trabajo cilíndricas. Es una máquina de alto rendimiento que ofrece resultados precisos y exactos.

Con tecnología avanzada, esta máquina utiliza un proceso de perforación y mandrinado único. Durante las operaciones de perforación, el cabezal de presión de aceite de la máquina suministra aceite para sacar las virutas de metal del área de corte, dirigiéndolas a la linterna y al transportador de virutas ubicado frente al cabezal. Para la perforación, la máquina emplea el método de eliminación de virutas de metal interno (método BTA), donde el aceite suministrado desde el cabezal de presión de aceite elimina eficazmente las virutas del área de corte, transfiriéndolas a través del orificio interior del tubo de perforación al receptor de virutas en la parte trasera de la máquina.

La máquina está controlada eficientemente por un sistema PLC (controlador lógico programable), lo que garantiza un funcionamiento preciso y confiable. La alimentación del cabezal de presión de aceite y del carro se controla suavemente mediante un servomotor, lo que permite velocidades de mecanizado ajustables y un posicionamiento preciso. Además, la rejilla de alimentación situada en el centro de la guía de la cama garantiza una precisión y rigidez de alimentación excepcionales durante todo el largo recorrido.

Esta máquina perforadora y perforadora de agujeros profundos está diseñada pensando en la seguridad y comodidad del operador. Está equipada con protecciones a ambos lados de la cama, lo que mejora la seguridad en el lugar de trabajo. Además, la máquina está equipada con un tanque de aceite elevado, lo que mejora el entorno de trabajo general.

Para mejorar aún más las capacidades de la máquina, se puede combinar fácilmente con herramientas telescópicas tanto automáticas como manuales, lo que ofrece mayor eficiencia y versatilidad de mecanizado.

Con su tecnología superior, capacidades de mecanizado de precisión y diseño fácil de usar, esta máquina perforadora y perforadora de agujeros profundos es una excelente opción para fabricantes e industrias que buscan un rendimiento excepcional en perforación y perforación.

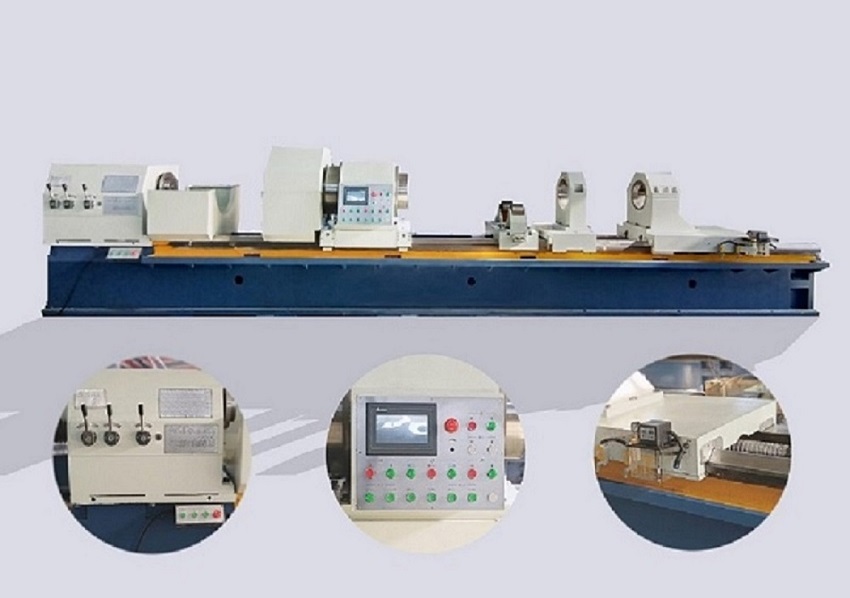

BTA Drilling And Boring Deep Hole Machine

ESPECIFICACIÓN		TK2120	TK2125	TK2135
Capacidad	Diámetro máximo de perforación	200 mm	250 mm	350 mm
	Tamaño del agujero	Φ40-Φ100mm	Φ40-100mm	Φ40-Φ120mm
	Profundidad de aburrido	1000-12000 mm	1000-12000 mm	1000-12000 mm
	Diámetro de sujeción	60-300 mm	60-330 mm	220-450 mm
Huso	altura central	350 mm	350 mm	450 mm
	Apertura del husillo del cabezal	Φ75mm	Φ75mm	Φ75mm
	Cono del husillo	Φ85mm 1:20	Φ85mm 1:20	Φ85mm 1:20
	Sonó la velocidad del husillo	30-500r/min 12 tipos	30-500r/min 12 tipos	30-500r/min 12 tipos
	Rango de velocidad del husillo de la tubería de perforación.	30-500r/min 12 tipos	30-500r/min 12 tipos	30-500r/min 12 tipos
Alimentar	Rango de velocidad (continuo)	5-1000 mm/min	5-1000 mm/min	5-1000 mm/min
Alimentar	Arrastre la velocidad de movimiento rápido del tablero	2 m/min	2 m/min	2 m/min
Motor	Potencia del motor principal	30kw	30kw	30kw
	Potencia del motor de la bomba hidráulica	1,5 kw	1,5 kw	1,5 kw
	Potencia del motor de alimentación	servomotor de CA de 4,4 kw	servomotor de CA de 4,4 kw	servomotor de CA de 4,4 kw
	Motor de bomba de refrigerante	5,5 kw (2 juegos)	5,5 kw (2 juegos)	5,5 kw (3 juegos)
	Potencia del motor de la tubería de perforación.	22kw 6 polos	22kw 6 polos	22kw 6 polos
Otro	Presión de trabajo nominal del sistema de refrigeración	2,5MPa	2,5MPa	2,5MPa
	Flujo del sistema de refrigeración	200、400L/minuto	200、400L/minuto	200、400、600L/min
	Presión de trabajo nominal del sistema hidráulico	6.3Mpa	6.3Mpa	6.3Mpa
	Fuerza axial máxima en el alimentador de aceite.	63KN	63KN	63KN
	Fuerza máxima de elevación del alimentador de aceite sobre la pieza de trabajo	20KN	20KN	20KN
Sistema	Delta, SIEMENS, KND CNC, GSK CNC
