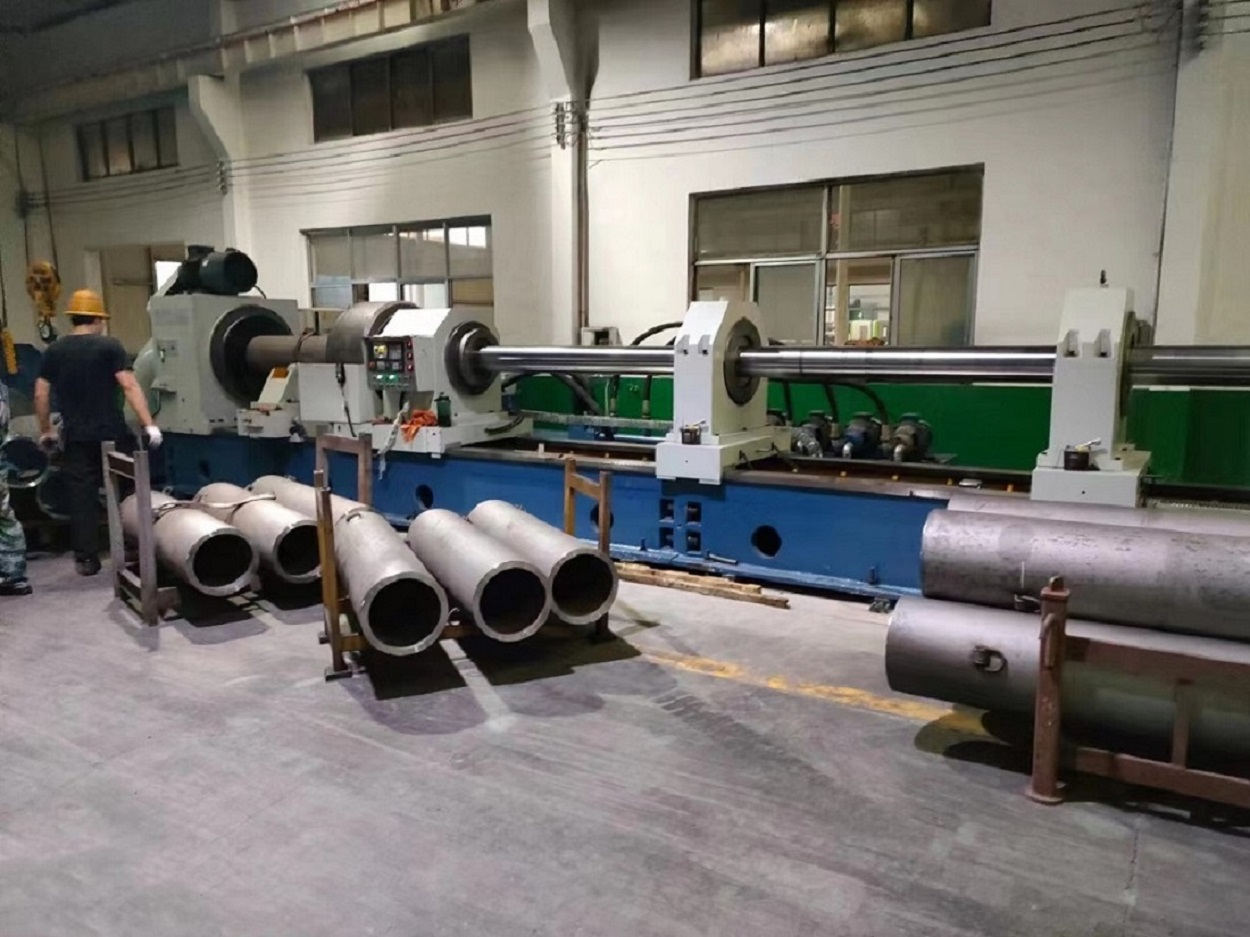

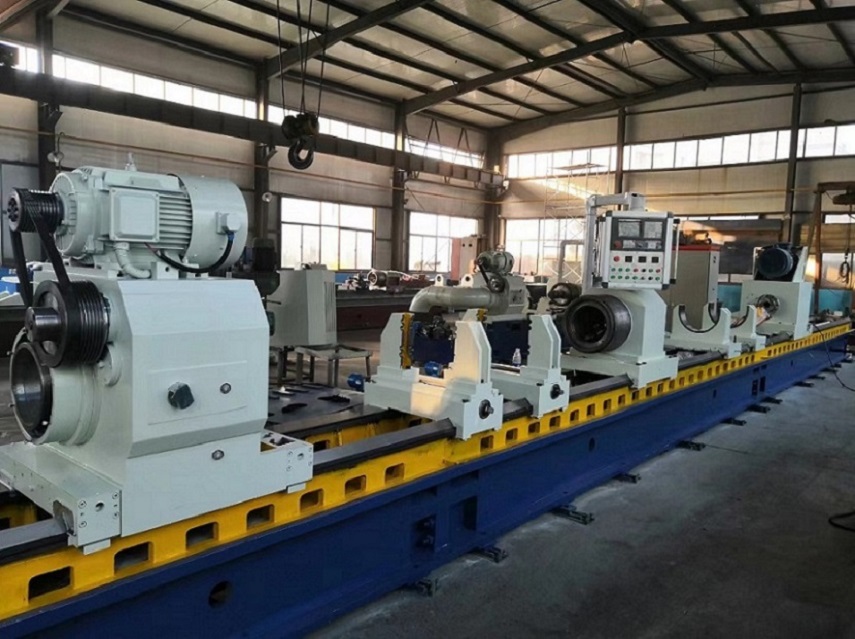

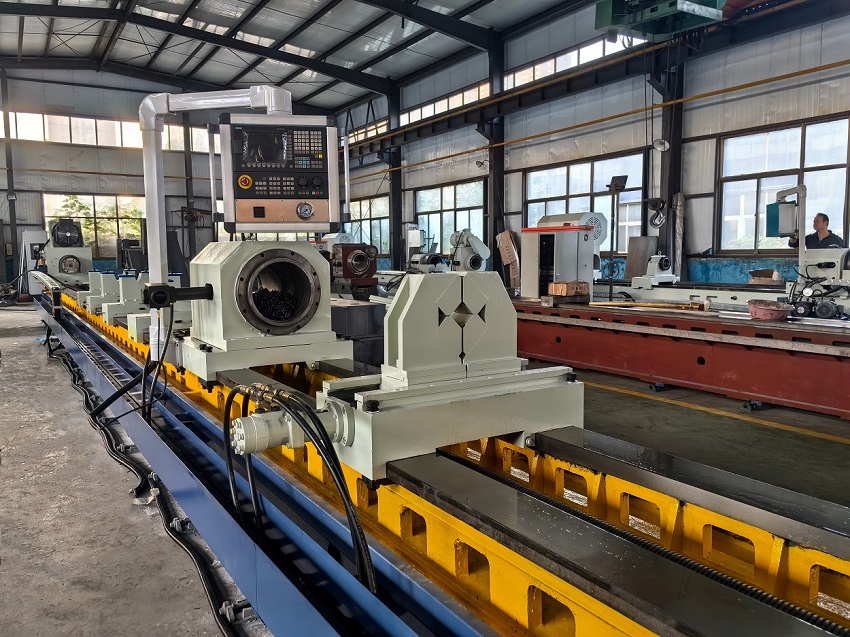

Máquina raspadora y laminadora CNC
1. Perforación de precisión: La máquina raspadora y laminadora utiliza un método de alimentación rotativa de herramienta de corte fija y pieza de trabajo para garantizar una perforación precisa y eficiente.
2. Posicionamiento versátil: con un servomotor, una caja reductora y un sistema de piñón y cremallera, la base de localización posiciona piezas de trabajo de diferentes longitudes para una perforación precisa.
3. Control perfecto: Equipada con el confiable sistema CNC SIEMENS, la máquina ofrece un funcionamiento preciso y un control perfecto para resultados de perforación óptimos.
4. Motor de husillo de alto rendimiento: La máquina raspadora y laminadora cuenta con un servomotor de husillo de CA de 50 kW marca MK de alto rendimiento en la caja de la barra perforadora, que ofrece un amplio rango de velocidades y una selección de velocidad óptima.
5. Alimentación estable y precisa: con un servomotor SIEMENS y un control de velocidad continuo, la caja de alimentación garantiza una alimentación estable y precisa para obtener resultados de perforación consistentes.
La máquina raspadora y laminadora está diseñada para proporcionar una solución de perforación precisa y profunda. Esta máquina implementa un método de procesamiento de alimentación rotativa de herramienta de corte fija y pieza de trabajo para garantizar una perforación precisa y eficiente.
La máquina cuenta con una base de localización que posiciona piezas de trabajo de diferentes longitudes mediante un servomotor, una caja reductora y un sistema de piñón y cremallera. Con la ayuda de un cilindro hidráulico, el cabezal fija firmemente la pieza de trabajo. Equipada con el confiable sistema CNC SIEMENS, la máquina ofrece un control perfecto y un funcionamiento preciso.
La máquina raspadora y laminadora cuenta con un servomotor de husillo de CA de 50 kW marca MK de alto rendimiento en la caja de la barra perforadora. Su rango de velocidad de rotación es de 10-1200 r/min, con dos marchas para una selección de velocidad óptima. Los cojinetes del husillo, fabricados por NSK, garantizan una alta precisión de giro.
Para garantizar una alimentación estable y precisa, la caja de alimentación utiliza un servomotor SIEMENS con control de velocidad continuo. El mecanismo de alimentación incorpora una estructura de piñón y cremallera de alta precisión para una alimentación eficiente de la caja del husillo.
La bancada de la máquina está construida con rieles guía rectangulares dobles, lo que proporciona una rigidez excelente, un movimiento preciso y una excelente resistencia a la abrasión. Garantiza un rendimiento y precisión duraderos.
La máquina raspadora y laminadora está equipada con componentes hidráulicos de Taiwán conocidos por su estabilidad y confiabilidad. Además, la máquina cuenta con un dispositivo de eliminación automática de virutas para una operación limpia y eficiente.
Para necesidades de perforación de espacios profundos de precisión, la máquina raspadora y laminadora es una opción ideal. Sus características avanzadas y su construcción de alta calidad garantizan un rendimiento confiable, preciso y eficiente.
| ESPECIFICACIÓN | TGK125 | TGK250 | |
| Dimensión de la pieza de trabajo | Diámetro interno | Φ38-125mm | Φ38-250mm |
| Diámetro exterior | Φ45-150mm | Φ45-300mm | |
| Longitud de mecanizado | 500 lm | 500 lm | |
| Velocidad | Eje de velocidad | 100-1200r/min Regulación de velocidad continua | 200-1200r/min Hidráulico dos engranajes |
| Movimiento del alimentador de aceite | 1500 mm/min | 1500 mm/min | |
| Movimiento de la barra de mandrinar | 0-3000 mm/min | 0-3000 mm/min | |
| Fuerza de motor | Motor de husillo | 22kW | 45kW |
| Servomotor de alimentación | 4,4kW | 4,4kW | |
| Sistema de refrigeración | Capacidad del tanque | 5000L | 6000L |
| Caudal de la bomba | 200、400L/minuto | 200、400、600L/min | |
| Precisión de filtración | 50 μm | 50 μm | |
| Potencia total del motor | 65kW | 88kW | |
| Sistema | SIEMENS/KND CNC | ||
