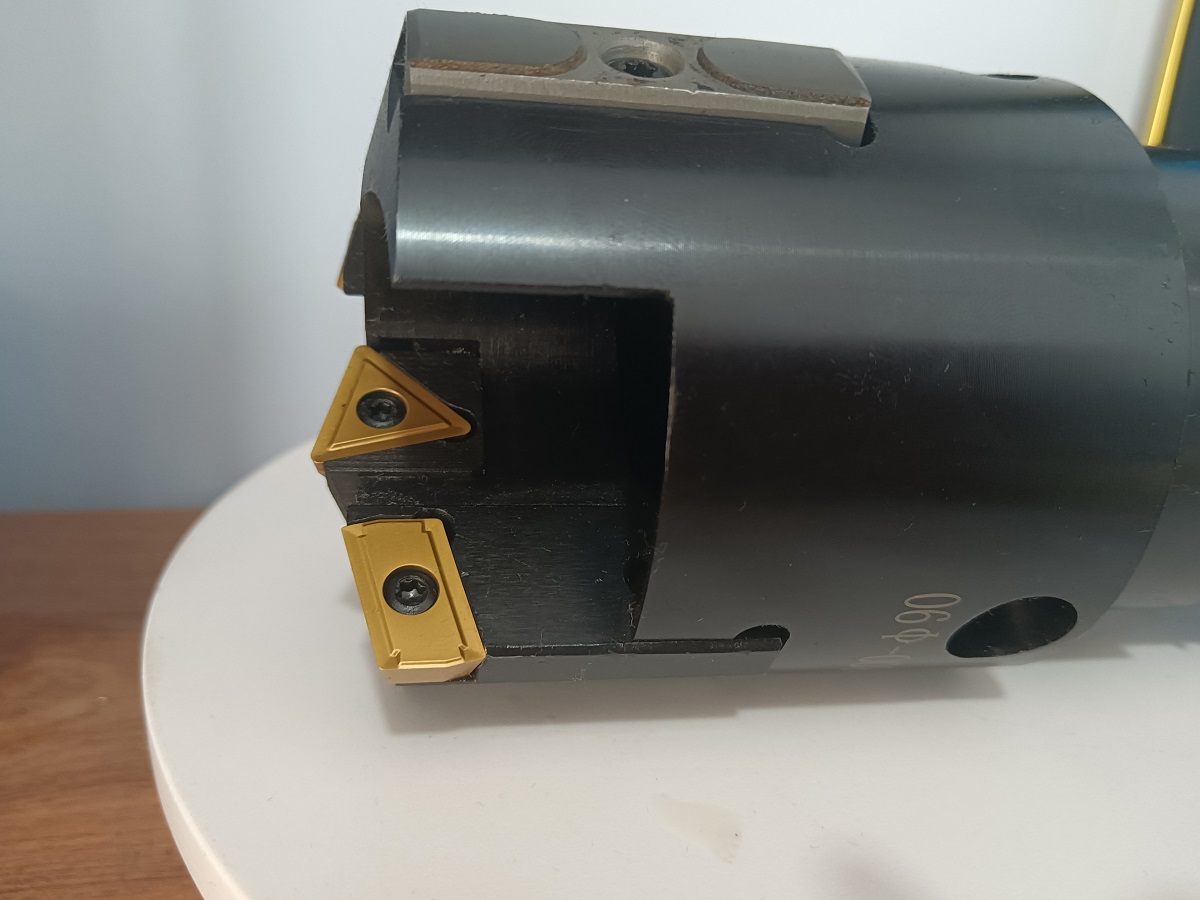

Broca para agujeros profundos

La broca BTA es un sistema de procesamiento de agujeros profundos (taladro de un solo tubo) que suministra aceite refrigerante desde el exterior y descarga virutas de hierro desde el interior. Generalmente, la broca BTA y la tubería de perforación se conectan mediante bloqueo de rosca y el fluido de corte se extrae entre el orificio y la tubería de perforación. Se suministra al departamento de procesamiento de brocas y el fluido de corte a alta presión se descarga desde el interior de la varilla de perforación junto con las virutas de hierro. Dado que las virutas de hierro se descargan desde el interior, no hay necesidad de una ranura para virutas externa como un taladro de pistola, por lo que tanto en términos de eficiencia como de calidad de procesamiento son mejores.

En comparación con la perforación con pistola, el taladro BTA tiene las siguientes ventajas:

1. La broca y el tubo de perforación son fáciles de cargar y descargar;

2. La dificultad de eliminación de virutas se reduce en consecuencia, lo que hace que el sistema de perforación BTA sea adecuado para procesar agujeros profundos de gran diámetro;

3. Dado que el área relativa de suministro de petróleo del BTA es mucho mayor que la de la perforación con pistola y el espacio de extracción de viruta es grande, la presión del sistema de enfriamiento del sistema de perforación BTA se reduce significativamente;

4. Bajo la premisa de que el diámetro de la broca, la longitud de la tubería de perforación y el material de la tubería de perforación son los mismos, la rigidez torsional de la tubería de perforación BTA es aproximadamente 2,4 veces mayor que la de la tubería de perforación con pistola, y la rigidez a la flexión también es mucho mayor que esa. de tubería de perforación con pistola, por lo que la tubería de perforación BTA puede utilizar una gran velocidad de avance, la resistencia a la vibración de la tubería de perforación también es mejor que la de la perforación con pistola, lo que es beneficioso para mejorar la eficiencia de la perforación y la calidad del procesamiento;

5. El centro de masa de la tubería de perforación coincide con el eje central, y la resistencia a la torsión y la rigidez son mayores que las de la tubería de perforación en forma de V del taladro de pistola. Esta ventaja hace que la broca BTA sea especialmente adecuada para perforaciones profundas en las que la pieza de trabajo está fija y la broca gira;

6. Dado que las virutas se descargan desde el interior de la tubería de perforación, las virutas no rayarán la superficie mecanizada y la calidad de la superficie mecanizada es mejor;
