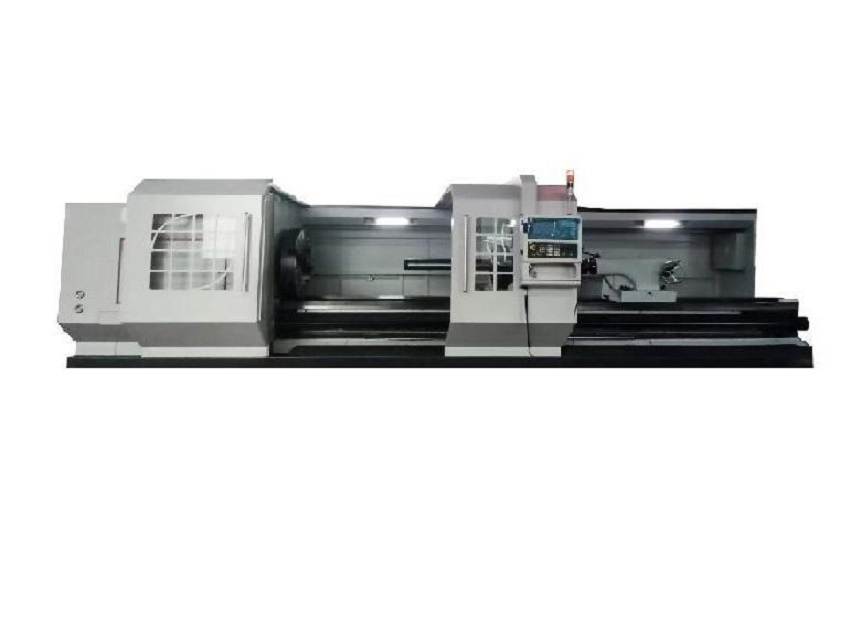

Torno y mandrinadora CNC
1. Se puede girar y perforar y es fácil de usar.
2. La estructura optimizada es adecuada para el procesamiento de agujeros profundos con una gran relación de aspecto y tiene un rendimiento estable;
3. Alta penetración en el mercado, fácil mantenimiento y larga vida útil.
4. Con todas las funciones, adecuado para una variedad de industrias.
5. Adecuado para producción en masa y menos dependiente de los trabajadores.

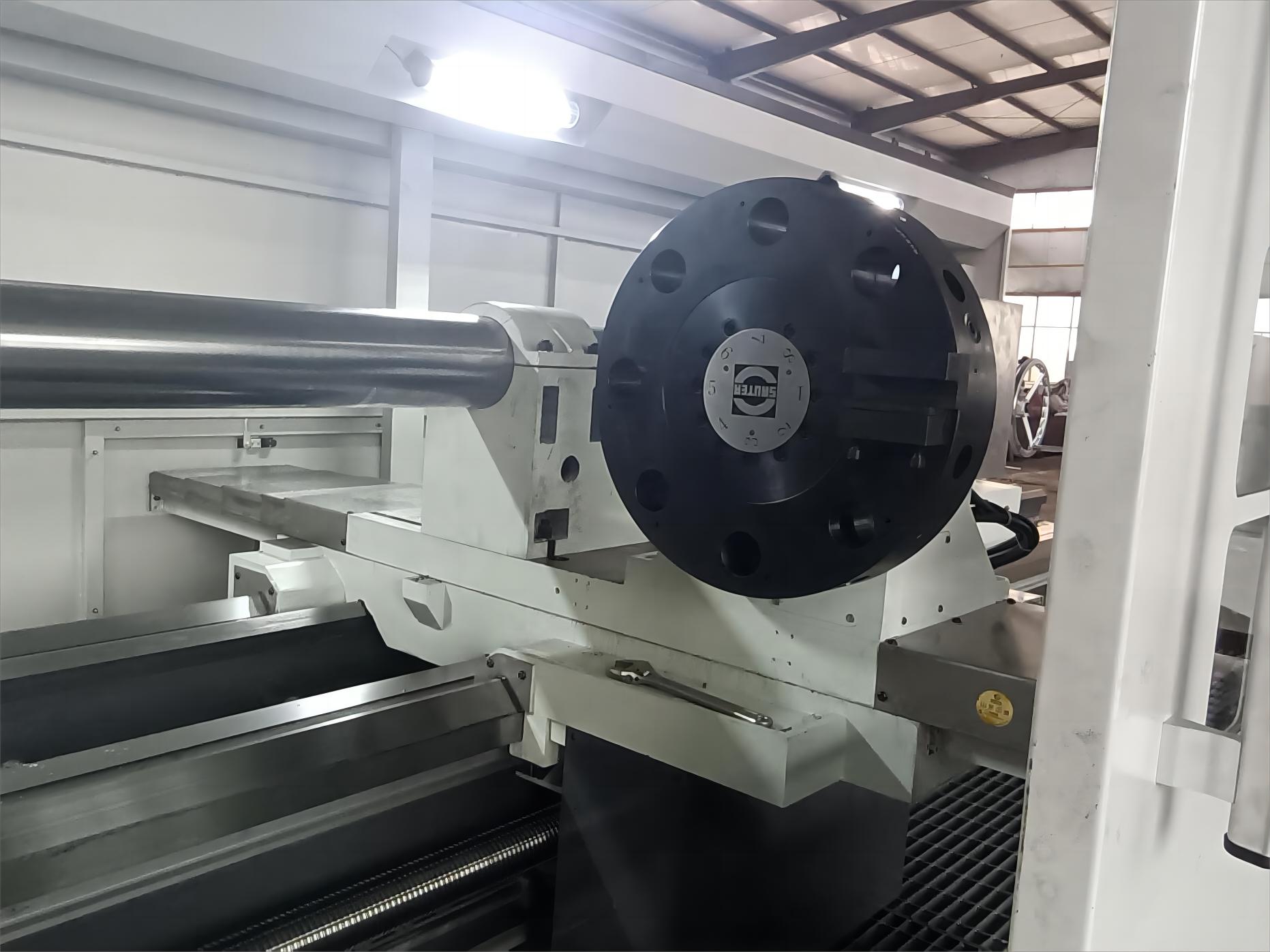

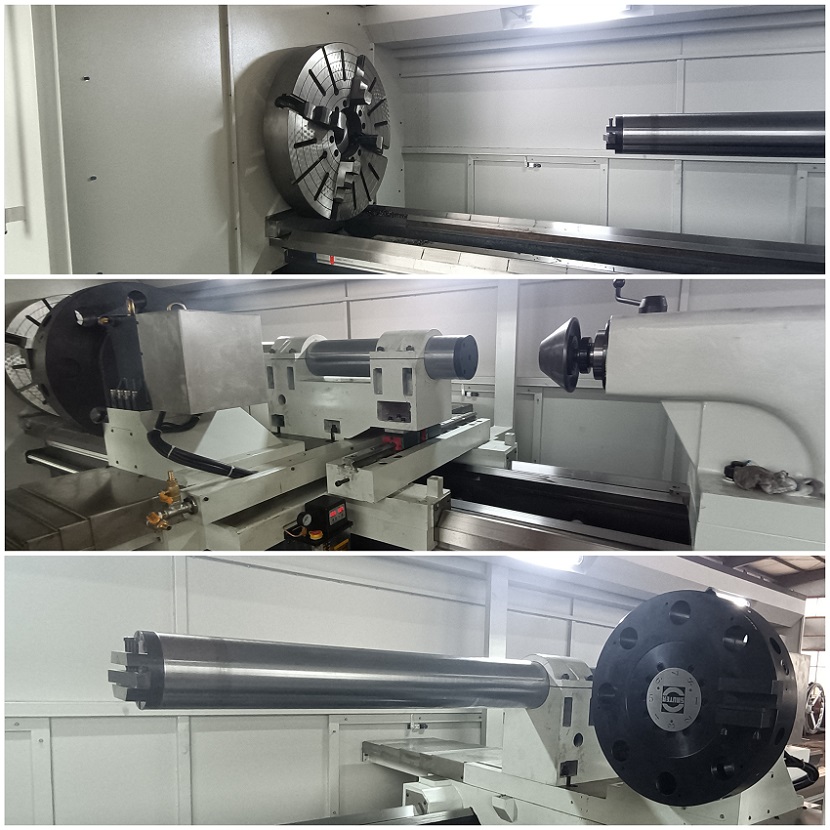

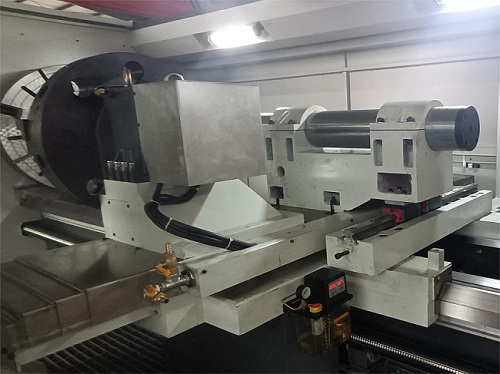

Este producto proporciona una pinza cortadora aburrida cuerpo y barra de mandrinar para el torneado pesado CNC escritorio herramienta, y incrementará el aburrido característica del taladro en la pieza de trabajo. El diámetro variar de la barra perforadora es de 100-800 mm, la barra perforadora está hecha de materiales de alta resistencia, robusto Resistencia a los golpes y puede aburrir el interno brecha de siete instancias el diámetro de la barra de mandrinar, simplificando el proceso de procesamiento, adecuado para el procesamiento simultáneo de interno brecha y el círculo exterior de piezas de trabajo pesadas.
ESPECIFICACIÓN |
UNIDAD | CTK61125H/N | CTK61140H/N | CTK61160H/N | CTK61180H/N | CTK61200H/N | |
| Capacidad | La capacidad de carga máxima de las dos tapas. | kg | 15000/20000 | ||||
| Ancho de la cama | milímetros | 1100 | |||||
| Diámetro máximo de giro de la cama. | milímetros | 1290/1300 | 1440/1500 | 1640/1700 | 1840/1900 | 2040/2100 | |
| Diámetro máximo de giro del portaherramientas. | milímetros | 840/850 | 990/1050 | 1190/1250 | 1390/1450 | 1590/1650 | |
| Longitud máxima de la pieza de trabajo | milímetros | 1000-12000 | |||||
| Huso | Diámetro del rodamiento delantero | milímetros | 240/280 | ||||
| Diámetro del orificio pasante | milímetros | 100 | |||||
| Agujero de cono | Sistema métrico 140# | ||||||
| Número de etapas de velocidad | Manual de dos velocidades/manual de cuatro velocidades, regulación continua de la velocidad en la marcha |
||||||
| Rango de velocidad | rpm | 3-300/2-200 | |||||
| Alimentar | Potencia del motor principal | kilovatios | 37/55 | ||||
| Sistema de alimentación | SIEMENS, KND CNC, GSK CNC | ||||||
| Par del servomotor longitudinal | Nuevo Méjico | 36/48o30/40 | |||||
| Par del servomotor transversal | Nuevo Méjico | 27/36o22/40 | |||||
| Sección transversal del portacuchillas | 55X55/60x60 | ||||||
| Número de estaciones portaherramientas | Verticales 4 estaciones | ||||||
| Precisión de posicionamiento repetido del cabezal de corte | milímetros | 0,01 | |||||
| Velocidad de avance rápido longitudinal | mm/min | 6000 | |||||
| Velocidad de avance rápido lateral | mm/min | 4000 | |||||
| Velocidad de avance longitudinal | mm/min | 1-2000 | |||||
| Velocidad de alimentación transversal | mm/min | 1-2000 | |||||
| Contrapunto | Diámetro de la manga | milímetros | 260/280 | ||||
| Orificio del cono de la manga | sistema métrico 80# | ||||||
| Viaje en manga | milímetros | 300 | |||||
| función aburrida | Rango de diámetro de la barra de mandrinar | milímetros | 100-800 | ||||
| Rango de profundidad de mandrinado | milímetros | Longitud = Diámetro de la barra de mandrinar*7 | |||||
Campos de aplicación
1. Maquinaria petrolera;
2. Maquinaria para la fabricación de papel;
3. Fabricación de automóviles;
4. Maquinaria petroquímica;
5. Industria militar;
6. Aeroespacial.
Comentarios de los usuarios
1. La multa del producto es estable.
2. Puede voltear círculos exteriores y procesar piezas de trabajo con espacios profundos, y es práctico de usar.
3. Gran versatilidad y tasa excesiva de retención de costos.
4. Estructura razonable, máquina de doble propósito, ahorro de costos de financiación.
5. El título de CNC es alto y la multa de procesamiento ya no depende del nivel técnico de los trabajadores.
