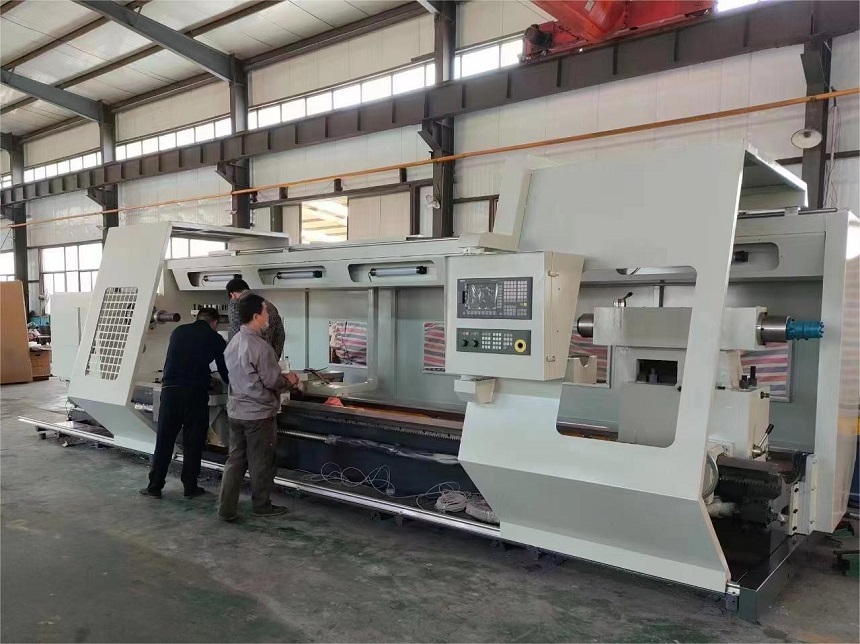

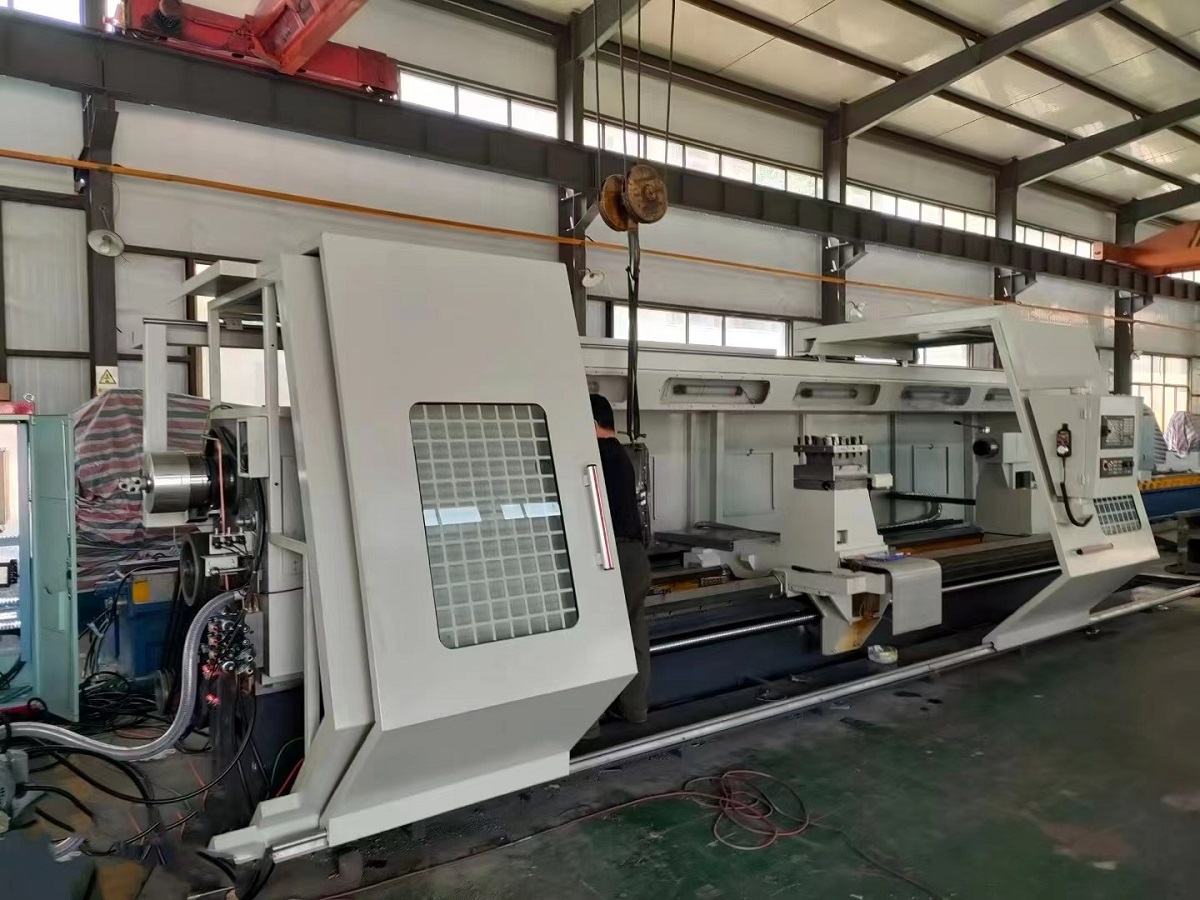

Torno CNC-CK61140
1. La estructura ha sido optimizada y diseñada con un rendimiento estable.
2. Alta precisión y buena rigidez.
3. Alta penetración en el mercado, fácil mantenimiento y larga vida útil.
4. Con todas las funciones, adecuado para una variedad de industrias.
5. Adecuado para producción en masa y menos dependiente de los trabajadores.
Las máquinas herramienta de la serie CK611 son grandes tornos CNC de plataforma plana horizontal que utilizan sistemas CNC SIEMENS o FANUC y servosistemas AC totalmente digitales. La transmisión principal giratoria tipo DL BH es una transmisión automática continuamente variable de dos velocidades, el motor principal es un motor de husillo de CA, el tipo EN es una transmisión manual continuamente variable de cuatro velocidades, el motor principal es un motor de CC y dos varillajes. ejes de control. El eje Z y el eje X de las máquinas herramienta con una distancia entre centros de 1 a 5 M utilizan pares de husillos de bolas más servomotores de CA para lograr un movimiento longitudinal y lateral; el eje Z de las máquinas herramienta con una distancia entre centros de más de 6 M utiliza un piñón y cremallera más una regla de rejilla, y el eje X utiliza un par de husillos de bolas. Se agrega el servomotor de CA para realizar movimientos longitudinales y laterales, con buen posicionamiento y precisión de posicionamiento repetible.
ESPECIFICACIÓN | UNIDAD | CK61140H/N | |
Capacidad | La capacidad de carga máxima de las dos tapas. | kg | 15000/20000 |
Ancho de la cama | milímetros | 1100 | |
Diámetro máximo de giro de la cama. | milímetros | 1440/1500 | |
Diámetro máximo de giro del portaherramientas. | milímetros | 990/1050 | |
Longitud máxima de la pieza de trabajo | milímetros | 1000-12000 | |
Huso | Diámetro del rodamiento delantero | milímetros | 240/280 |
Diámetro del orificio pasante | milímetros | 100 | |
Agujero cónico | Sistema métrico 140# | ||
Número de etapas de velocidad | Manual de dos velocidades/manual de cuatro velocidades, regulación continua de la velocidad en la marcha |
||
Rango de velocidad | rpm | 3-300/2-200 | |
Alimentar | Potencia del motor principal | kilovatios | 37/55 |
Sistema de alimentación | SIEMENS, KND CNC, GSK CNC | ||
Par del servomotor longitudinal | Nuevo Méjico | 36/48o30/40 | |
Par del servomotor transversal | Nuevo Méjico | 27/36o22/40 | |
Sección transversal del portacuchillas | 55X55/60x60 | ||
Número de estaciones portaherramientas | Verticales 4 estaciones | ||
Precisión de posicionamiento repetido del cabezal de corte | milímetros | 0,01 | |
Velocidad de avance rápido longitudinal | mm/min | 6000 | |
Velocidad de avance rápido lateral | mm/min | 4000 | |
Velocidad de avance longitudinal | mm/min | 1-2000 | |
Velocidad de alimentación transversal | mm/min | 1-2000 | |
Contrapunto | Diámetro de la manga | milímetros | 260/280 |
Orificio del cono de la manga | sistema métrico 80# | ||
Viaje en manga | milímetros | 300 |
