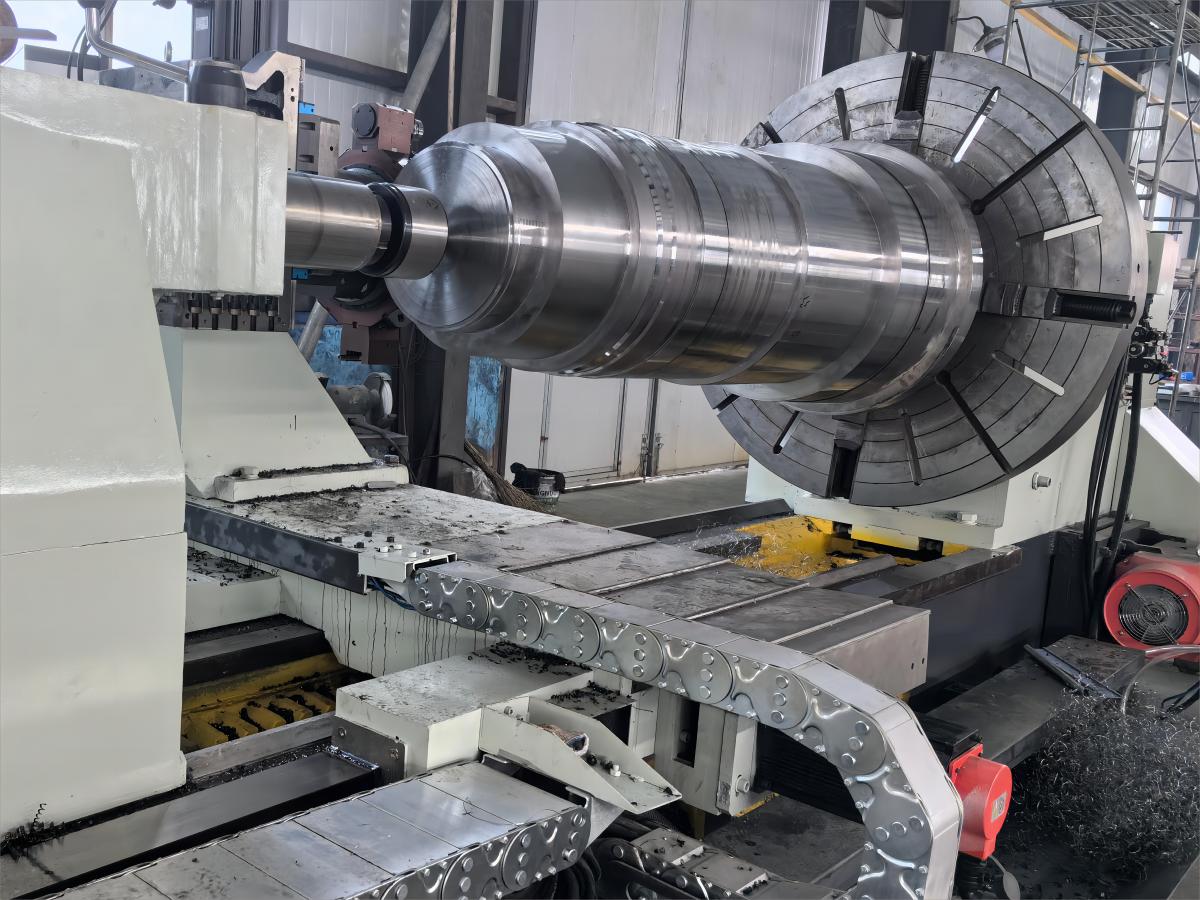

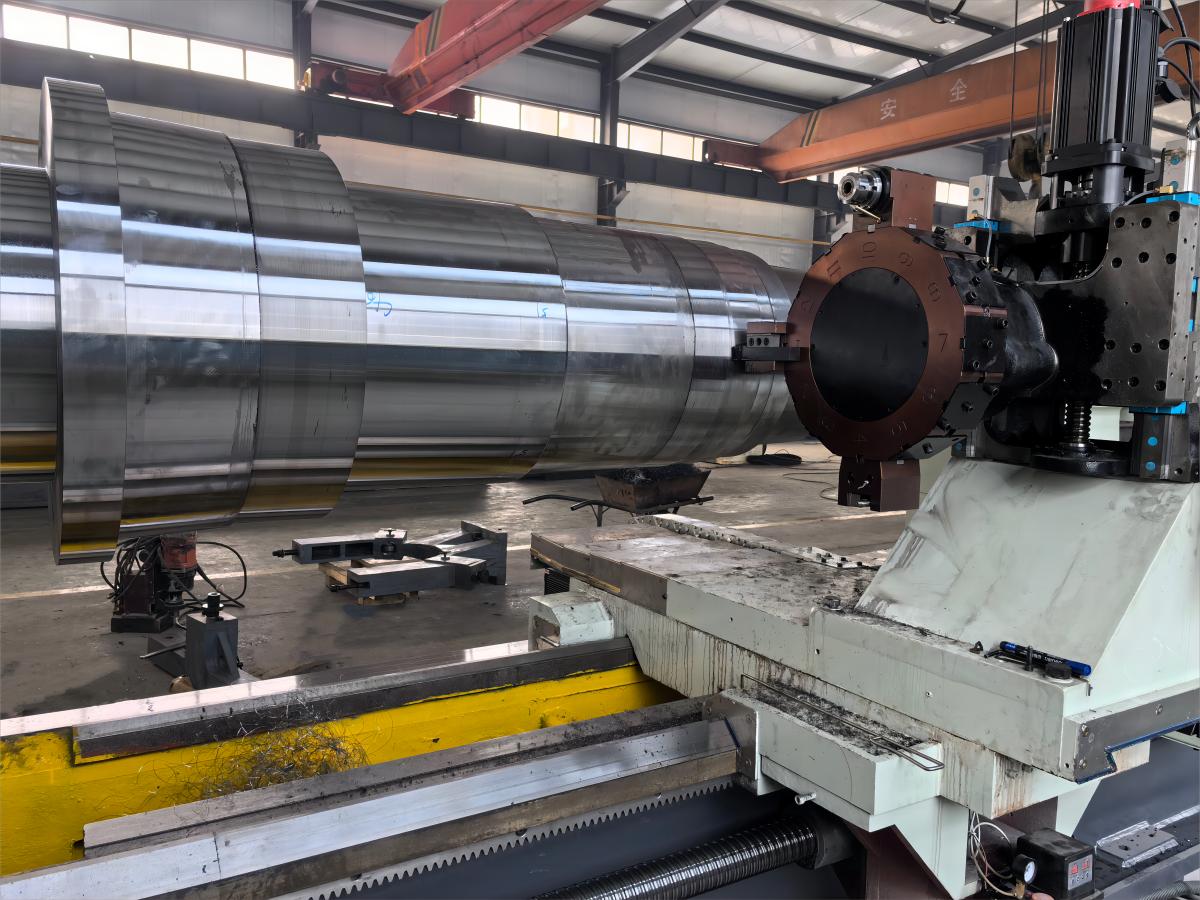

Potente torno CNC de cama plana horizontal

1. Preciso y eficiente: el torno CNC utiliza un servosistema de CA completamente digital, lo que garantiza un mecanizado preciso y eficiente.

2. Construcción robusta: Construido con un diseño resistente, el torno puede manejar un diámetro de corte de más de 1000 mm y una capacidad de carga de 6-80 t.

3. Mecanizado versátil: con un tamaño máximo de procesamiento de 20 my un diámetro de giro que satisface las necesidades de diversos proyectos, el torno ofrece versatilidad en las opciones de mecanizado.

4. Posicionamiento de alta precisión: Equipado con pares de husillos de bolas y servomotores de CA, el dispositivo de la máquina logra un excelente movimiento longitudinal y lateral, proporcionando un posicionamiento excepcional y una precisión de posicionamiento repetida.

5. Soporte posventa confiable: Ofrecemos un servicio posventa integral, que incluye mantenimiento, soporte técnico y disponibilidad de repuestos, garantizando el funcionamiento ininterrumpido de su torno CNC.

Contacta ahora Correo electrónico Teléfono

Detalles de producto

La máquina herramienta de la serie CK611 es un potente torno CNC de plataforma plana horizontal equipado con un servosistema de CA completamente digital. Con su transmisión automática continua de dos velocidades (modelos D, L, B y H) con un motor de husillo de CA y velocidad variable manual continua de cuatro velocidades (modelos E y N) con un motor de CC, este torno ofrece un rendimiento excepcional. Además, incorpora dos ejes de control del varillaje.

Los ejes Z y X del torno CNC, que tienen una distancia entre centros de 1 a 6 metros, utilizan un par de husillos de bolas y un servomotor de CA para un movimiento longitudinal y lateral preciso. Mientras tanto, el eje Z de la herramienta de escritorio, con una distancia entre centros superior a 7 metros, emplea un mecanismo de piñón y cremallera junto con una regla de rejilla, mientras que el eje X utiliza un par de husillos de bolas y un servomotor de CA. Esta configuración garantiza una precisión y repetibilidad de posicionamiento excepcionales.

Desarrollado para manejar diversas aplicaciones, este torno CNC cuenta con un diámetro de torneado superior a 1000 mm, una capacidad de carga que oscila entre 6 y 80 toneladas, un tamaño de procesamiento máximo de 20 metros y un gran diámetro de giro.

Con sus características avanzadas y su construcción robusta, nuestro torno CNC garantiza alta precisión y confiabilidad en las operaciones de mecanizado. Optimice su proceso de fabricación y logre resultados excepcionales con este torno CNC de calidad profesional.

Powerful Horizontal Flat Bed CNC Lathe

ESPECIFICACIÓN

ESPECIFICACIÓN		UNIDAD	CK61125H/N	CK61140H/N	CK61160H/N	CK61180H/N	CK61200H/N
Capacidad	La capacidad de carga máxima de las dos tapas.	kg	15000/20000
	Ancho de la cama	milímetros	1100
	Diámetro máximo de giro de la cama.	milímetros	1290/1300	1440/1500	1640/1700	1840/1900	2040/2100
	Diámetro máximo de giro del portaherramientas.	milímetros	840/850	990/1050	1190/1250	1390/1450	1590/1650
	Longitud máxima de la pieza de trabajo	milímetros	1000-12000
Huso	Diámetro del rodamiento delantero	milímetros	240/280
	Diámetro del orificio pasante	milímetros	100
	Agujero cónico		Sistema métrico 140#
	Número de etapas de velocidad		Manual de dos velocidades/manual de cuatro velocidades, regulación continua de la velocidad en la marcha
	Rango de velocidad	rpm	3-300/2-200
Alimentar	Potencia del motor principal	kilovatios	37/55
	Sistema de alimentación		SIEMENS, KND CNC, GSK CNC
	Par del servomotor longitudinal	Nuevo Méjico	36/48o30/40
	Par del servomotor transversal	Nuevo Méjico	27/36o22/40
	Sección transversal del portacuchillas		55X55/60x60
	Número de estaciones portaherramientas		Verticales 4 estaciones
	Precisión de posicionamiento repetido del cabezal de corte	milímetros	0,01
	Velocidad de avance rápido longitudinal	mm/min	6000
	Velocidad de avance rápido lateral	mm/min	4000
	Velocidad de avance longitudinal	mm/min	1-2000
	Velocidad de alimentación transversal	mm/min	1-2000
Contrapunto	Diámetro de la manga	milímetros	260/280
	Orificio del cono de la manga		sistema métrico 80#
	Viaje en manga	milímetros	300
